USB线序红白绿黑（自制移动电源，USB线序怎么接电源？电源和数据分别是哪个？）

本篇文章给大家谈谈usb线序，以及USB线序红白绿黑对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

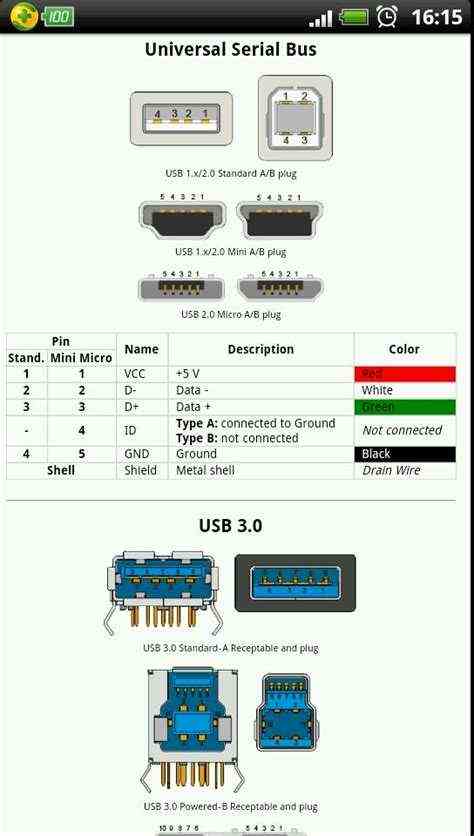

USB 接口线序是什么？

你拿着USB里边有四个长短不一的铜线，让它们正对着你，分别是红，白，绿，黑、对应1,2,3,4，对应，VCC，-D

，+D，

GND

。这个是A型USB

。B型USB

。然后让口对着你，梯形的短底那边开始顺时针分别是1,2,3,4

。然后还有MINI

USB口对着你

，

梯形长底在下，然后从左向右分别是1,2,3，X,4

。

1、拿着USB里边有四个长短不一的铜线，让它们正对着安装者，分别是红，白，绿，黑、对应1、2、3、4，对应VCC、-D、+D、GND。

2、让口对着安装者，梯形的短底那边开始顺时针分别是1、2、3、4，然后还有MINIUSB口对着安装者，梯形长底在下，然后从左向右分别是1、2、3、X、4。

3、USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片。

4、其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做Slave，那么就使用B接口。

5、系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(mastermode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

1、如图所示，用尖嘴钳剪掉已经损坏的usb插头。先别扔，拨开外层护套，露出4根细细的导线，颜色各不相同：红、白、绿、黑。每根细导线都剥开绝缘层，露出线头。

2、这4根细导线是有明确分工的，而且排列顺序固定。为了保险起见，自己用万用表测试4根细导线，记录每根细导线和插头内的哪个电极相连通。

其中哪一根不通，就是坏线，可以根据其他3根来确定它的电极位置。图中的绿线就是这种情况。

3、图中就是网购来的usb插头，价格便宜，使用方便。沿着接缝分开橡胶护套，露出接线极片。

4、对剩下的数据线进行加工，剥开护套，做好线头。按照刚才的记录，用电烙铁将4根细导线分别焊接到4个极片上。

特别提醒：焊接时，插头是倒扣在工作台上，4根细导线的顺序很容易弄颠倒，一定要细心；如果线序错误，后果是损坏设备，得不偿失。极片比较细小，距离又近，对焊接技术要求较高；另外，最好用尖头烙铁操作。

5、扣紧橡胶护套即可。

usb母头9个引脚接线，一般的排列方式是：红白绿黑从左到右。

全部按黑绿白红四线顺序接即可 黑红分别为电源负极正极 绿白是数据正负。

红线：电源正极(接线上的标识为：+5V或VCC)。

白线：负电压数据线(标识为：Data-或USB Port -)。

绿线：正电压数据线(标识为：Data+或USB Port +)。

黑线：接地(标识为：GROUND或GND)。

产品用途：

保护插口：外接电子设备不用直接在电脑的主机上来回的插拔,这样既保护了USB设备的接口,也方便了使用。

同以往的如串行，并行，红外线接口相比，它可以提供更高的传输速度和更容易使用的用户界面,内置USB-USB的直接电缆连接功能,速度是普通并口电缆的50倍,支持热插拔采用USB Network Link可非常快速和容易的用于小型办公室。

家庭办公室,移动用户.网络游戏等环境,通过它用户能共享硬盘文件,打印机,外围设备,和其它支持网络共享的设备.在仅有2台电脑的情况下,可以通过GeneLink程序直接快速传输文件,完全包含网卡功能,支持TCP/IP, NETBEUI。

IPX/SPX网络协议,支持USB1.1,高速传输模式12MBS,共享网络资源,如ADSL,MODEM,CD-ROM,打印机,扫描仪等。

usb线接法“红黑绿白”是标准的配线颜色，分别对应1、4、3、2引脚；“红黑棕黄”据我分析也是以上顺序，但最好检测一下棕、黄两根线，看是不是分别接的3、2引脚，这里可能要用到万用表，如果没有的话可以用铜线、电池、手电筒构建简单的电路进行检测，在下图中你可以看到usb引脚的编号。如果“棕黄”的确是接的3、2引脚，那么红接红、黑接黑、绿接棕、白接黄。 USB的四根线分别是 1电源 2数据 3数据 4电源，每个厂家和每种设备所用的线的颜色是不一样的，你只能找到原来的断头，用万用表量出对应线的颜色，最后焊接好使用。
